Rhino.Inside로 비정형 프레임을 Revit으로 변환하는 방법 및 오류 해결 팁 (2025 버전 테스트)

2024년 10월 25일

1. Rhino.Inside의 활용

Rhino.Inside는 Rhino와 Revit 간의 실시간 연동을 가능하게 하여, 복잡한 지오메트리도 매끄럽게 두 소프트웨어 간에 전환할 수 있습니다. Rhino에서 설계한 비정형 프레임이나 곡면 구조물을 Revit으로 가져와 재질까지 적용하여 실시간으로 확인할 수 있으며, 이를 통해 설계 변경도 신속하게 반영됩니다. 이번 포스팅에서는 Rhino에서 디자인한 비정형 구조 프레임을 Revit으로 변환하는 과정과 2025 버전에서 발생할 수 있는 오류 및 해결 방법에 대해 알아보겠습니다.

1.1 Rhino.Inside의 주요 기능

  • 실시간 지오메트리 연동: Rhino에서 생성한 복잡한 3D 지오메트리를 Revit으로 실시간으로 가져올 수 있습니다. 반대로, Revit에서 Rhino의 모델을 실시간으로 불러와 수정 사항을 즉시 확인할 수 있습니다.
  • 다양한 지오메트리 지원: 단순한 Mass뿐만 아니라, 복잡한 곡면 구조나 비정형 프레임도 문제없이 연동됩니다.

첨부된 영상에서는 Rhino에서 설계한 구조 프레임을 Revit으로 변환한 후, 실시간으로 유리 재질까지 적용한 모습을 확인할 수 있습니다. 영상에서는 두 소프트웨어 간 연동 과정을 더 구체적으로 설명하고 있습니다. 아래 알고리즘 [이미지 1]도 참고하여 Rhino.Inside의 흐름을 쉽게 이해할 수 있습니다.

추가로 해당 알고리즘에서는 LunchBoxPufferfish 플러그인이 사용되었습니다.

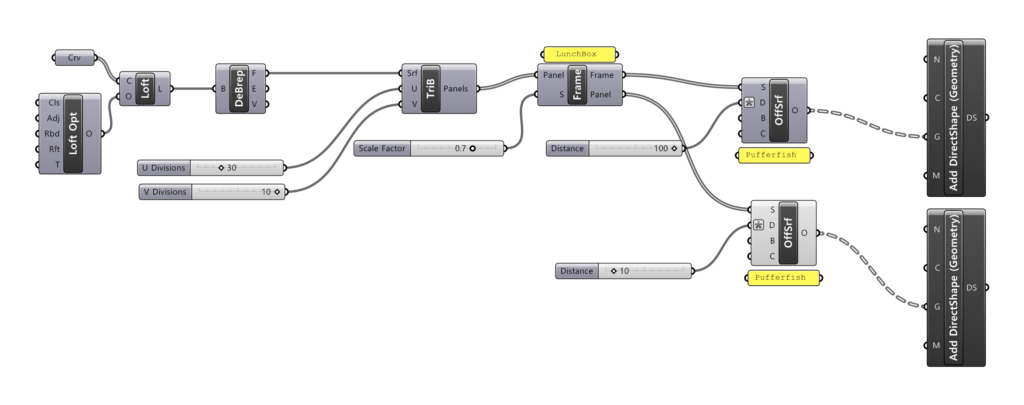

라이노 인사이드 워크플로우 예시
이미지 1. 라이노 인사이드 워크플로우 예시 ⓒ디지털디자인포럼

1.2. 테스트 중 발생한 오류와 해결 방법

Rhino.Inside 2025 버전을 테스트하는 과정에서 다이렉트 쉐입(Direct Shape)이 생성되지 않는 문제가 발생했습니다. 이상하게도, 새로운 빈 Revit 파일에서는 정상적으로 작동했지만, 기존 프로젝트 파일(특히 이전 버전에서 업그레이드된 파일)에서는 다이렉트 쉐입이 생성되지 않았습니다. 이는 이전 버전에서 업그레이드된 샘플 파일과 관련된 문제일 가능성이 있는것 같습니다…

따라서 다이렉트 쉐입이 생성되지 않는 경우, 새로운 빈 파일에서 Rhino.Inside를 테스트해보시길 권장합니다.
