Rhino.Inside로 SubD 모델링을 Revit으로 변환하기 (비정형 모델링)

2024년 10월 25일

1 SubD를 활용한 비정형 모델링

안녕하세요, 오랜만에 영상을 올리는 것 같네요! 오늘은 Rhino.Inside에서 SubD 기능을 활용해 비정형 형태의 타워를 만드는 방법을 소개하려고 합니다. 이번 모델링에서는 Zaha Hadid Architects의 Oppo Headquarters와 같은 독특한 곡선 디자인을 재현해 보았습니다.

1.1 SubD로 비정형 모델링의 한계 극복

Revit이나 Rhino의 기존 모델링 방식만으로는 구현하기 어려운 형태도 SubD를 사용하면 보다 유연하게 제작할 수 있습니다. 영상을 보시면 알겠지만, 복잡하고 매끄러운 곡선이 특징인 비정형 건축물을 SubD로 손쉽게 만들 수 있습니다. SubD는 모델링 중에도 기하학적 변형을 쉽게 처리할 수 있어, 비정형 건물 디자인에 매우 적합합니다.

1.2 Rhino.Inside로 Revit에서 네이티브 객체로 변환하기

SubD로 만든 모델을 Revit에서 네이티브 객체로 변환하면, 각 요소를 Revit에서 수정하거나 관리할 수 있는 장점이 있습니다. 이를 통해 패널링, 슬래브, 벽 등의 구조를 Revit 내에서 효과적으로 조정할 수 있습니다. Revit 네이티브 객체로 변환된 모델은 프로젝트 진행 중 언제든지 수정이 가능하므로, 디자인의 유연성을 크게 높일 수 있습니다.

예시 :

  • SubD 패널링: 곡면을 따라 패널을 자동 배치
  • 슬래브 변환: 곡선 형태의 바닥을 Revit의 슬라브로 전환

1.3 참고사항

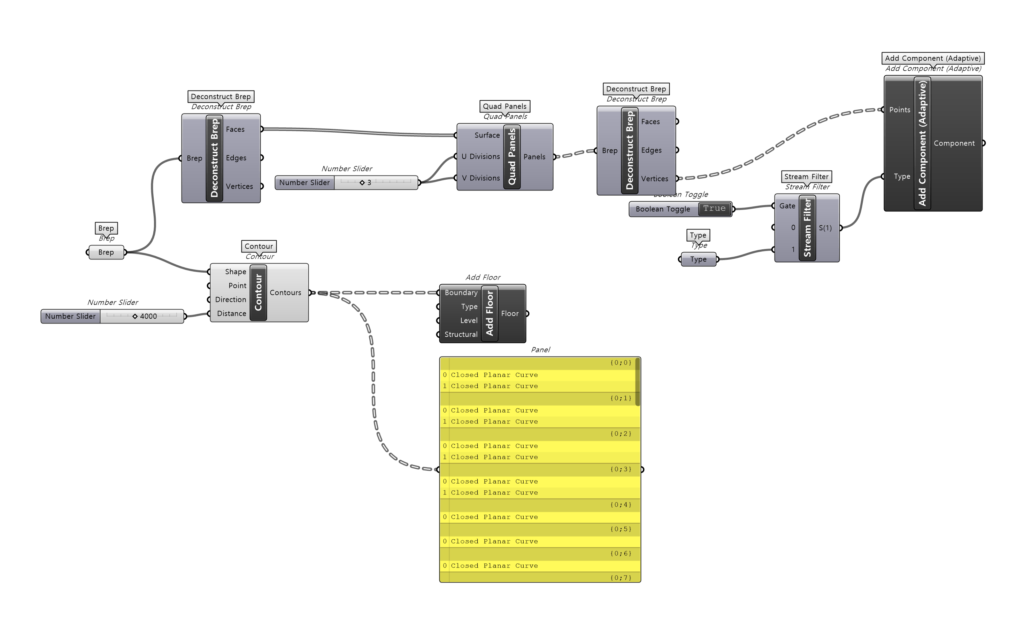

영상에는 멀티 루프(Multi-loop) 기능을 통해 바로 Floor 객체를 만들 수 없는 한계가 있었습니다. 그래서 Roof 객체로 모델을 생성했지만, 2025버전에서 테스트한 결과 멀티 루프가 잘 작동하는 것으로 확인했습니다 관련하여 아래 [이미지 1]을 참고해 주세요. Rhino.Inside를 활용하시면 앞으로 더욱 복잡한 형태의 건물 디자인도 쉽게 Revit으로 옮길 수 있을 것입니다.

라이노 인사이드 SubD를 활용한 비정형 모델링
이미지 1. 라이노 인사이드 SubD를 활용한 비정형 모델링 ⓒ디지털디자인포럼

2 마무리

SubD 기능과 Rhino.Inside의 결합은 앞으로도 비정형 건축 디자인을 더욱 수월하게 만들 잠재력을 가지고 있습니다. 업데이트가 계속되면서 더 많은 기능이 추가될 것으로 기대합니다. 계속해서 최신 기능들을 활용해 상상력을 현실로 디자인 해보시길 바랍니다!
