라이노인사이드_라이노 커브 모델라인 변환

라이노 인사이드 커브를 레빗 모델 라인으로 변환하여 입면도에서 활용하기

2024년 10월 25일

1 입면 줄눈 디자인

안녕하세요😊 이번 포스트에서는 Rhino.Inside.Revit을 활용해 라이노에서 작성한 커브를 레빗의 모델 라인으로 변환하는 방법을 소개하겠습니다. 이 방법은 입면도나 패턴 디자인에서 유용하게 활용할 수 있는 워크플로우입니다.

1.1 왜 Rhino.Inside.Revit인가?

라이노와 레빗의 원활한 통합을 통해 간편한 모델 라인 작성이 가능합니다. 기존 레빗에서 Work Plane을 지정하거나 모델 라인 패턴을 조정하는 방식보다, 라이노 인사이드의 툴을 이용하면 훨씬 빠르고 가볍게 입면도에서 줄눈을 표현할 수 있습니다.

1.2 라이노 커브를 모델 라인으로 변환하는 간단한 과정

  1. Rhino에서 커브 작성
    먼저, 입면도에 사용할 커브를 Rhino에서 작성합니다. 다양한 커브 형태를 레빗의 모델 라인으로 변환할 수 있으며, 특히 직선과 곡선이 혼합된 형태에서 유용합니다.
  2. Rhino.Inside의 Add Model Line 노드 사용

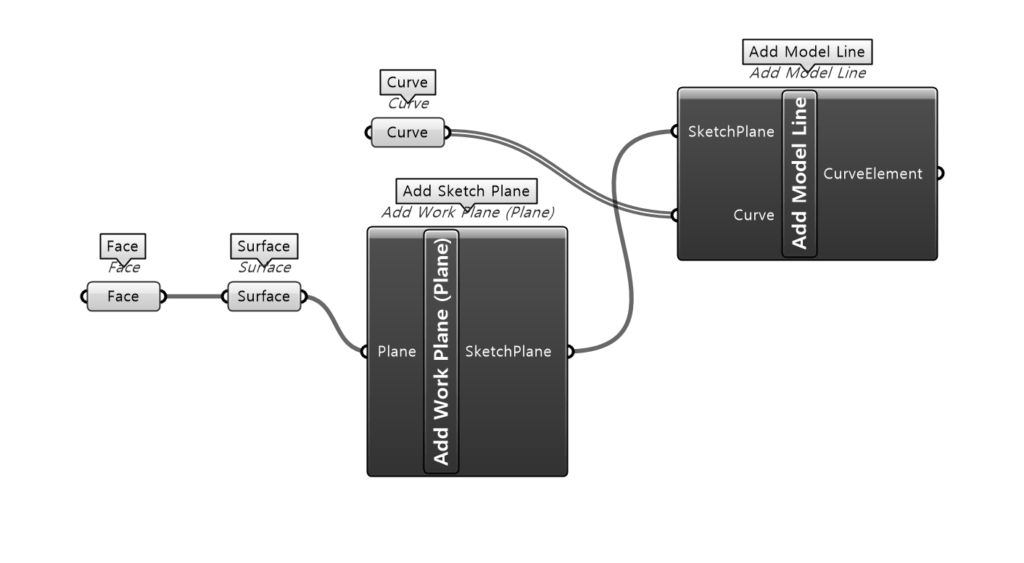

    [이미지 1 ]처럼 라이노 인사이드를 통해 작성한 커브를 레빗으로 불러오면, Model Line 형식으로 전환됩니다.
라이노 인사이드 커브 to 모델라인
이미지 1. 라이노 인사이드 커브 to 모델라인 ⓒ디지털디자인포럼

1.3 실무에서의 활용 팁

Rhino.Inside.Revit은 복잡한 패턴이나 입면 디자인을 빠르게 시각화하는 데 유리합니다. 전통적으로 Revit에서 하나하나 그리던 방식에서 벗어나, 더 가벼운 모델을 유지하며 워크플로우 속도를 높일 수 있는 장점이 있습니다.
