Revit Westerpunt Observation Modeling #2 | by Studio MOTO

안녕하세요! 이번 포스트에서는 지난 포스트에서 작성한 계단에 커버를 만드는 방법을 소개합니다. In-Place Mass를 활용하여 파라메트릭 커버를 작성하는 과정입니다. 자세한 방법은 아래 영상과 타임라인을 참고해 주세요! 😊

[00:37] 가이드라인 수정

매스를 생성할 때 바깥쪽으로 공간이 터져 보이지 않도록 기존의 바깥쪽 가이드라인을 커버 두께만큼 Offset합니다. 이를 통해 더욱 정확한 커버 형태를 만들 수 있습니다.

[03:09] 바깥쪽 커버 수정

In-Place Mass 기능을 활용하여 본격적으로 커버를 작성합니다. 방금 수정한 바깥쪽 가이드라인을 기준으로 포인트(Point)를 생성하고 이를 기반으로 커버를 만들어 나갑니다.

[22:58] 안쪽 커버 수정

안쪽 커버도 동일한 방식으로 작성합니다. 다만, 안쪽 영역의 가이드라인은 추가 Offset 없이 그대로 활용합니다. 이 가이드라인을 따라 포인트 기반 매스를 작성합니다.

[29:26] 하단 커버 수정

하단 커버 역시 포인트를 참조선으로 연결하여 매스를 생성합니다. 이렇게 포인트를 기반으로 연결된 커버는 포인트를 수정하면 형상이 자동으로 변경되기 때문에 파라메트릭한 작업이 가능합니다.

이전 파트 #1 미리보기

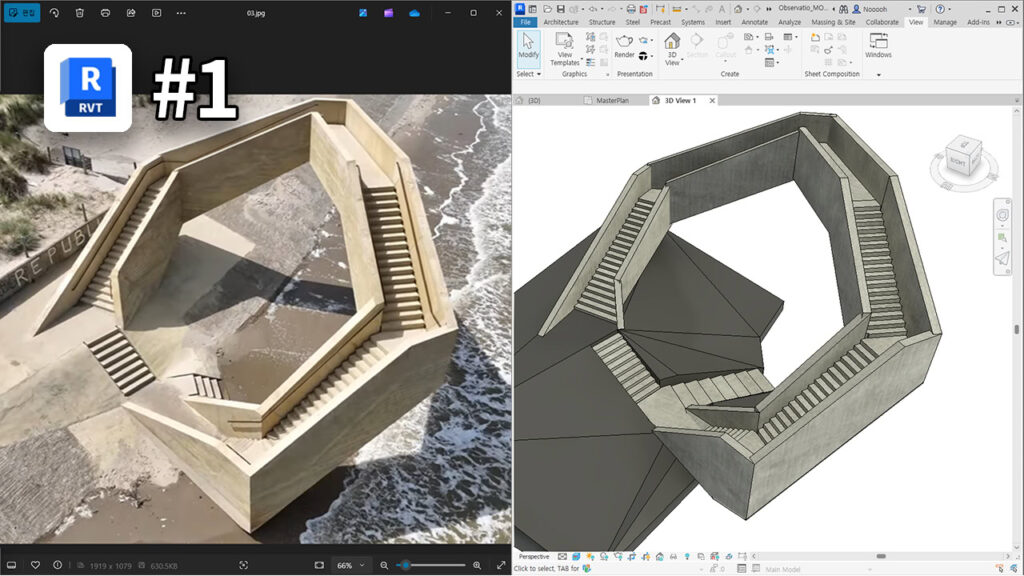

이전 포스트에서는 바닥 객체를 활용한 지형 작성과 콘크리트 계단 작성 방법을 타임라인과 함께 알아봅니다.

다음 파트 #3 미리보기

다음 글에서는 지금까지 작성한 모델링을 기반으로 트윈모션으로 연동해서 작업해 보도록 하겠습니다.
