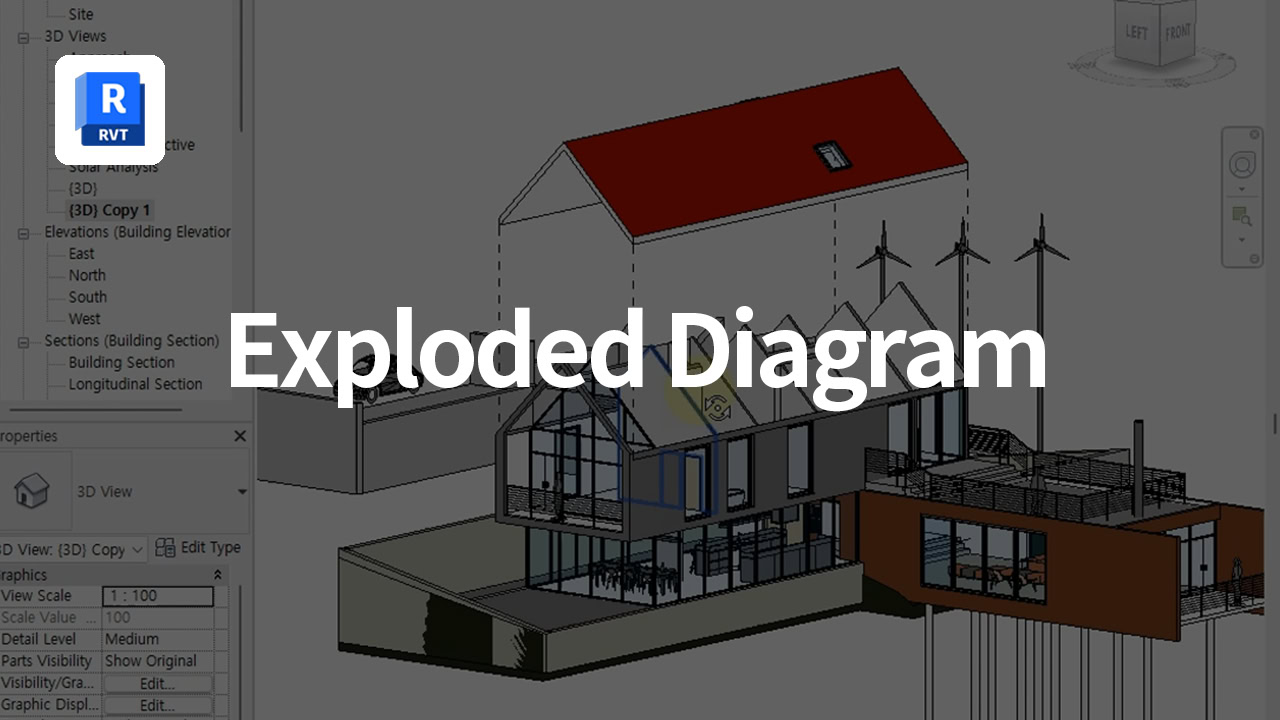

레빗_쇼츠_분해다이어그램

레빗에서 분해 다이어그램 만들기: Displace Elements 기능 활용

2024년 10월 29일

안녕하세요! 오늘은 레빗에서 분해 다이어그램(Exploded Diagram)을 만드는 방법을 소개합니다. 분해 다이어그램은 건물의 각 구성 요소를 분리하여 구조를 한눈에 파악할 수 있도록 돕는 시각적인 도구입니다. 레빗에서는 Displace Elements 기능을 사용해 쉽게 구성 요소를 분해하고 효과적인 다이어그램을 만들 수 있습니다.

Displace Elements 기능을 활용한 분해 다이어그램 만들기

  1. Displace Elements 기능 활성화
    먼저 3D 뷰에서 분리하고자 하는 개체를 선택합니다. 그런 다음 Modify > Displace Elements를 클릭해 해당 개체를 분리할 수 있는 상태로 전환합니다.
  2. 분해 방향과 거리 지정
    Displace Elements 기능을 사용하면 개체를 자유롭게 이동할 수 있습니다. 원하는 방향과 거리로 개체를 이동시켜 각 구성 요소가 분리된 형태로 보이도록 조정합니다. 이 과정에서 3D 뷰의 카메라 각도를 조절하여 다이어그램의 가독성을 높일 수 있습니다.
  3. 경로 추가하기
    분해된 개체의 위치가 명확히 전달되도록 Path(경로)를 추가해 이동 경로를 시각적으로 표현할 수 있습니다. Path를 추가하면 각 구성 요소의 원래 위치가 쉽게 파악되어 다이어그램이 더욱 직관적으로 보입니다.

Tip: Displace Elements는 구성 요소를 실제로 분해하지 않고 시각적으로만 분리하는 기능이므로, 모델의 구조를 유지한 상태로 다양한 분해 다이어그램을 제작할 수 있습니다.

결론

레빗의 Displace Elements 기능을 활용해 분해 다이어그램을 만들면 프로젝트의 각 구성 요소를 명확하게 보여줄 수 있습니다. 이 다이어그램은 팀 협업과 클라이언트 프레젠테이션에서 매우 효과적이므로, Displace Elements를 활용해 한층 더 직관적인 설계를 표현해 보세요!
