레빗_쇼츠_대지 절단 깊이

레빗에서 대지의 절단 깊이 설정하는 방법

2024년 10월 30일

안녕하세요! 오늘은 레빗에서 대지의 절단 깊이를 설정하는 방법에 대해 소개해드리겠습니다. 프로젝트의 대지 절단 깊이를 설정하면 모델의 특정 레벨까지 더 깊이 표현할 수 있어 지형을 보다 명확히 시각화할 수 있습니다.

절단 깊이 설정하는 방법 (2023 버전까지)

  1. Massing & Site 메뉴에서 Model Site 설정
    상단 메뉴의 Massing & Site > Model Site로 이동해 우측 하단 화살표를 클릭합니다.

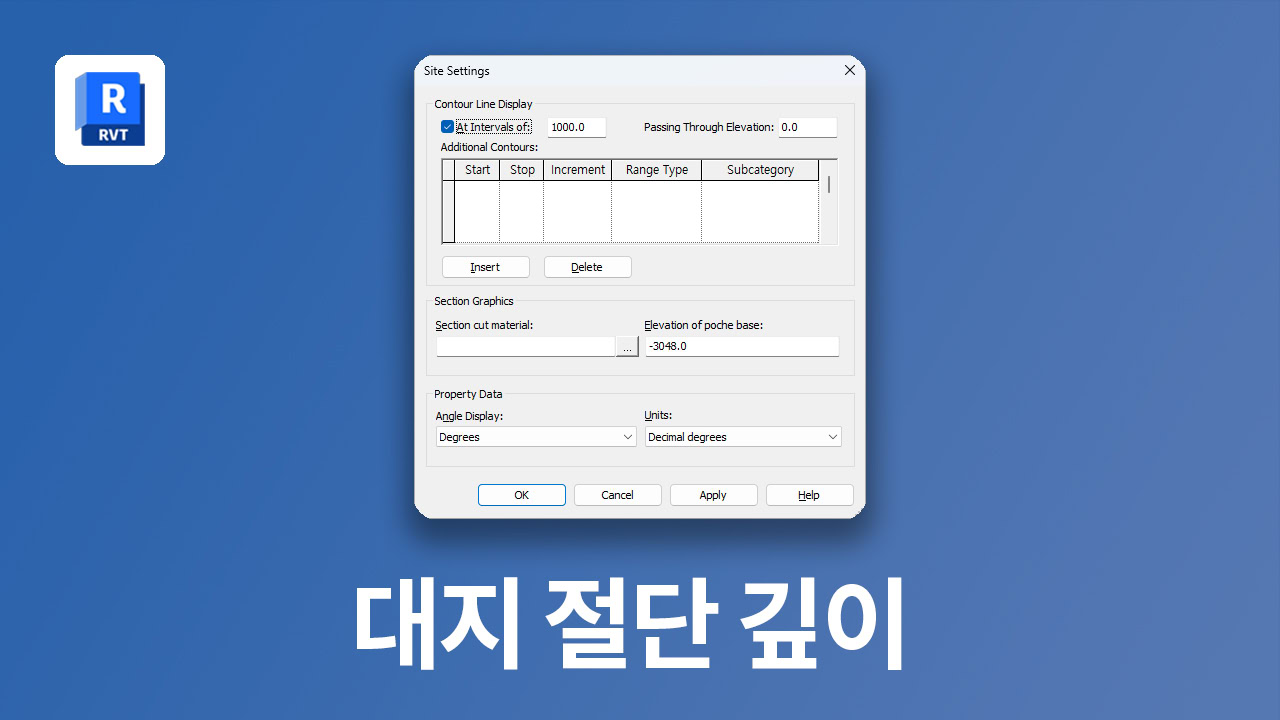

  2. Site Settings에서 Elevation of Poche Base 값 설정
    Site Settings 창이 열리면 Elevation of Poche Base 값을 수정해 절단 깊이를 설정할 수 있습니다. 이 값에 따라 대지의 절단 깊이가 조정되어 더 깊이 있는 레벨까지 대지가 표시됩니다.

2024 버전 이후

2024 버전부터는 기존의 토포 서페이스가 토포 솔리드(Topo Solid) 방식으로 변경되었습니다. 토포 솔리드는 자체에 두께를 가지므로 별도의 절단 깊이 설정 없이도 원하는 깊이를 표현할 수 있습니다. 토포솔리드에 대한 내용은 [여기]를 참고하시기 바랍니다!

이렇게 간단히 대지 절단 깊이를 설정해 프로젝트에서 지형을 명확하게 나타낼 수 있습니다. 보다 자세한 과정은 영상을 참고해 주세요!
