커튼월 멀리언 상세 프로파일 표현하는 방법
2024년 10월 11일
Revit에서 커튼월 상세도 작성하는 방법
Revit에서 커튼월(Curtain Wall)을 설계할 때, 멀리언(mullion)과 같은 요소의 상세도를 효율적으로 작성하는 것이 중요합니다. 실제 프로파일을 그대로 3D로 모델링할 수 있지만, 이 경우 파일 크기가 커지고 작업 속도가 느려질 수 있습니다. 따라서 3D 형상은 단순한 형태로 만들고, 상세 수준이 높은 상태에서만 프로파일이 보이게 설정하는 방법을 활용하는 것이 좋습니다.
이 글에서는 이러한 효율적인 커튼월 상세도 작성 방법과 Revit 2025 버전에서 새롭게 추가된 기능에 대해 소개하겠습니다.
3D 형상 단순화 및 2D 요소 사용
- 3D 모델링은 단순하게: 멀리언과 같은 요소를 너무 세밀하게 3D로 모델링하면 프로젝트 파일이 무거워질 수 있습니다. 따라서 단순한 3D 형상으로 만들어 모델의 성능을 유지하는 것이 중요합니다. 예를 들어, 사각형 단면으로 기본적인 3D 모양만 만들고 복잡한 프로파일을 표현하지 않도록 설정합니다.

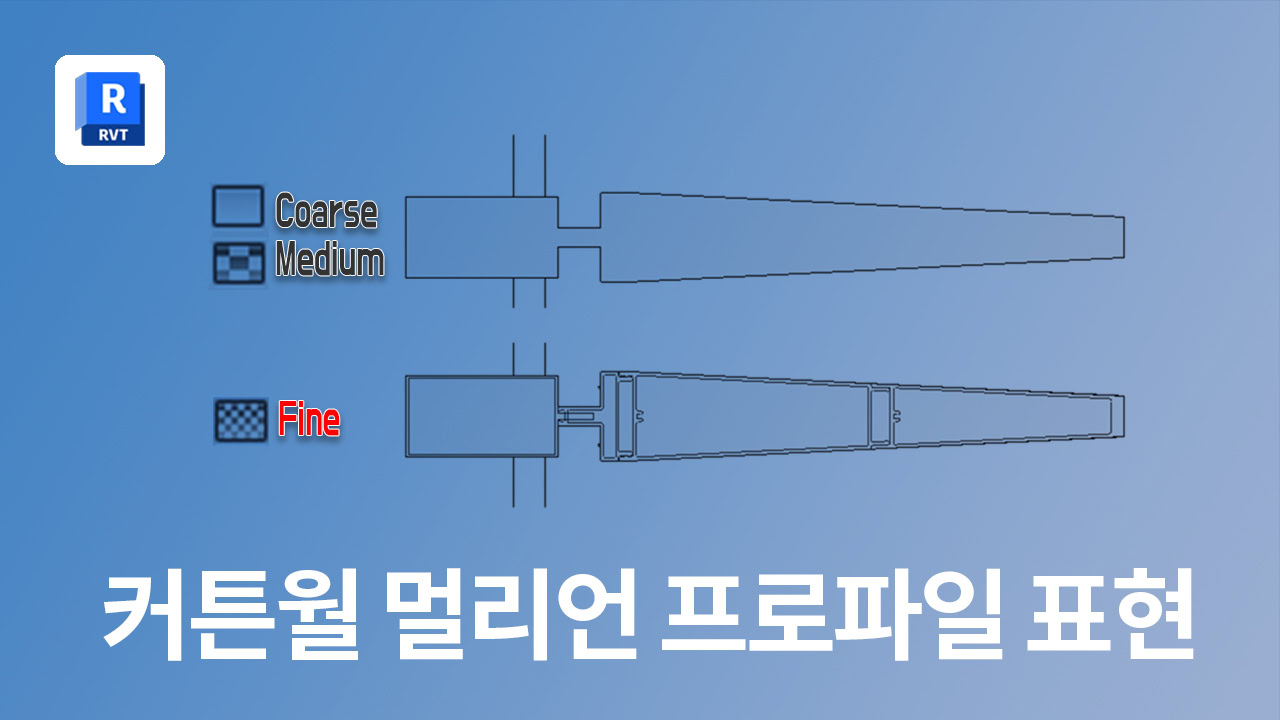

- 2D 요소를 사용한 상세 표현: 2D 요소를 사용하여 상세도를 추가할 수 있습니다. 세부 사항은 상세 수준(Detail Level)이 높은 상태에서만 표시되도록 설정할 수 있습니다. 예를 들어, Fine으로 설정해야 2D 프로파일이 나타나고, Coarse 또는 Medium 수준에서는 단순한 3D 모양만 나타나도록 할 수 있습니다.
Revit 2025 버전에서의 다중 루프 프로파일 지원 [5:50]
Revit 2025 버전부터는 커튼월 프로파일을 생성할 때 싱글 루프뿐만 아니라 다중 루프 프로파일을 만들 수 있게 되었습니다. 이는 복잡한 형상을 더욱 정밀하게 모델링할 수 있는 기능으로, 커튼월과 같은 요소에서 복잡한 디테일을 표현할 때 매우 유용합니다.
- 다중 루프 프로파일은 여러 개의 닫힌 루프를 포함할 수 있어, 더 복잡한 단면을 가진 멀리언을 모델링할 수 있습니다. 이는 특히 고급 설계나 복잡한 구조의 커튼월을 표현할 때 유리합니다.
(상기 영상의 5:50초 부터 참고)
