AI로 직접 만든 오토캐드 무료 플러그인, Revit 배치를 모형으로 한 번에 변환하기

2026년 08월 09일

Revit에서 시트를 DWG로 내보내면 도면이 AutoCAD의 모형(Model)이 아니라 배치(Layout)로 생성됩니다.
Revit을 사용하시는 분들이라면 익숙한 방식이죠.

문제는 실제 실무에서는 협력업체에 도면을 전달하거나 성과품을 납품할 때 Model 탭을 기준으로 DWG를 정리해야 하는 경우가 많다는 겁니다.

그래서 Revit에서 CAD로 내보낸 뒤 다시 배치를 모형으로 변환하고, 축척을 맞추는 작업을 한 번 더 해야 하죠.
도면 몇 장이면 크게 어렵지 않지만 수십 수백장을 처리하다 보면 꽤 번거로운 작업입니다.

AI로 필요한 기능을 직접 만들어봤습니다

예전에는 Autodesk BIM Guidebook에서 이런 작업을 도와주는 플러그인을 제공했습니다.
저도 실무에서 잘 사용했던 기능인데요. 아쉽게도 기존에 배포된 플러그인은 AutoCAD 2023 버전까지만 지원하고 있습니다.

그래서 생각했습니다.
“그럼 최신 버전에서도 쓸 수 있게 한번 만들어볼까?”

요즘은 AI를 활용하면 예전보다 훨씬 쉽게 필요한 기능을 직접 구현해볼 수 있죠.
저도 AI의 도움을 받아 평소 CAD 작업을 하면서 필요했던 기능들을 하나씩 만들어보기로 했습니다.

그렇게 만든 플러그인이 캐사수(CASASU)입니다.
첫 번째로 만든 기능은 L2M(Layout to Model)입니다.
이름 그대로 Revit에서 내보낸 DWG의 Layout을 Model로 변환해 주는 기능입니다.

L2M에서 할 수 있는 것

사용 방법은 어렵지 않습니다.

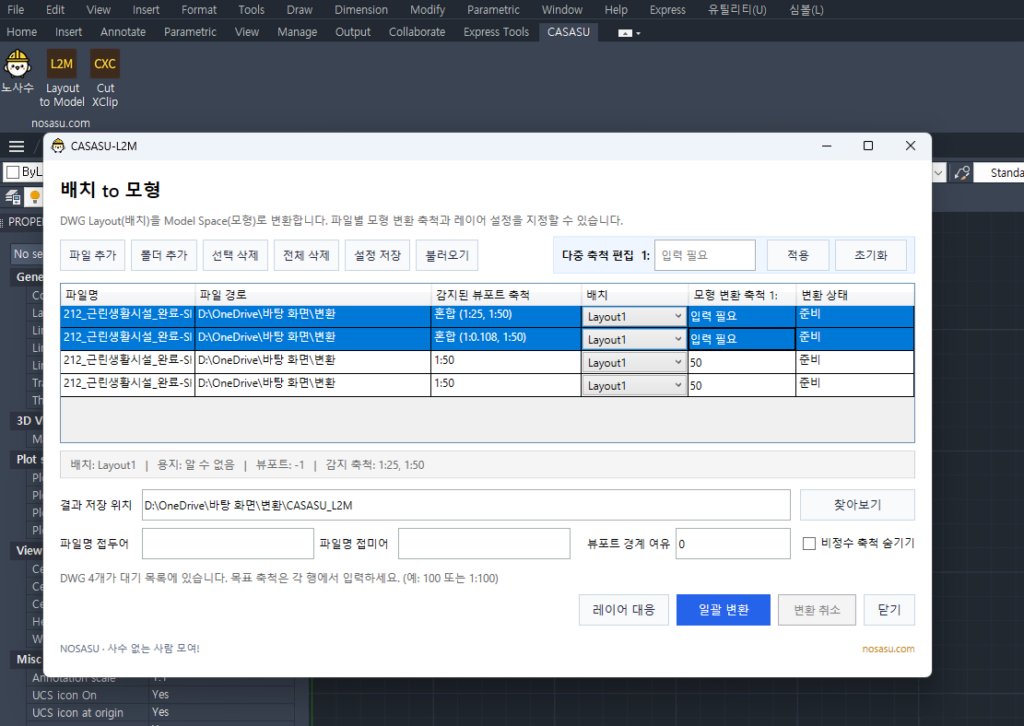

AutoCAD에서 “L2M” 명령어를 입력하거나 상단 캐사수 탭에서 L2M을 실행한 뒤, 변환할 DWG 파일을 추가하면 됩니다.

원하는 Target Scale과 저장 위치를 설정하고 변환을 누르면 Layout 도면을 Model로 변환할 수 있습니다.
여러 파일을 한 번에 처리하는 것도 가능합니다.
추가로 실무에서 자주 사용할 만한 기능도 몇 가지 넣어봤습니다.

여러 DWG 파일 일괄 변환
원하는 Target Scale 선택
비정수 축척 제외
저장 위치 및 파일명 Prefix 설정

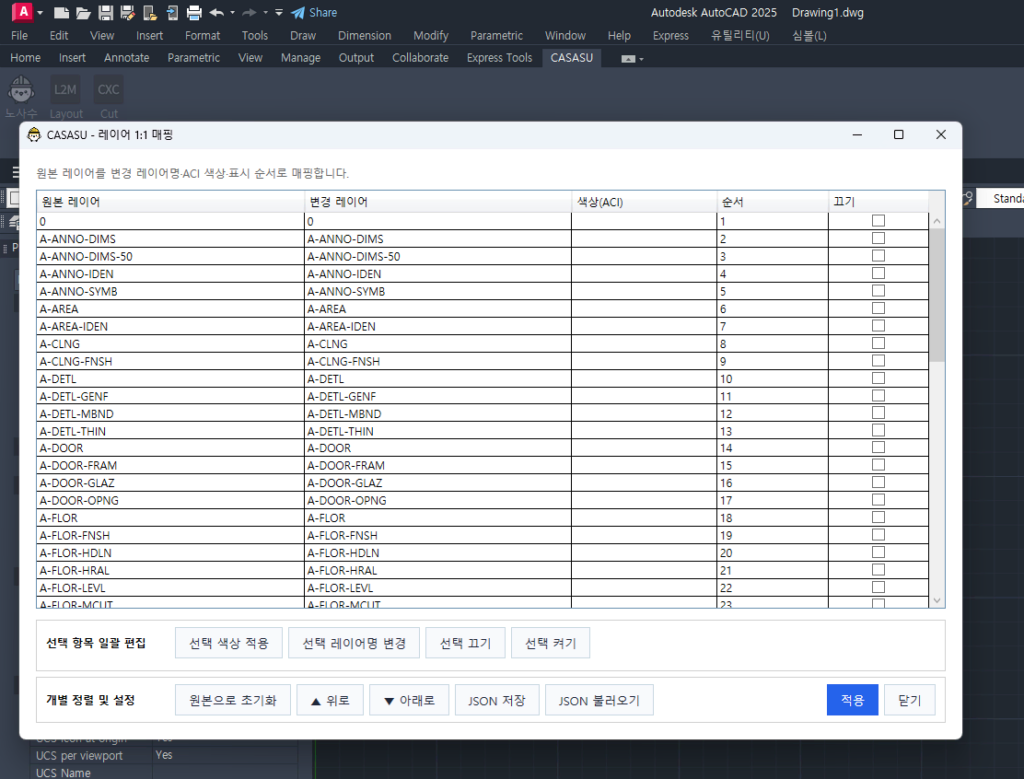

레이어 이름과 색상 변경
레이어 설정 JSON 저장 및 불러오기

특히 Revit에서 내보낸 레이어를 회사에서 사용하는 CAD 기준에 맞게 변경해야 할 때가 있는데요.
자주 사용하는 레이어 설정을 미리 만들어두면 다음 작업에서도 그대로 불러와 사용할 수 있습니다.
실제 사용 방법과 변환 결과는 아래 영상에서 확인해 보시면 훨씬 이해가 빠를 것 같습니다.

AI로 직접 만든 오토캐드 무료 플러그인 CASASU

AutoCAD 2024~2027에서 사용할 수 있습니다

현재 캐사수는 AutoCAD 2024, 2025, 2026, 2027 버전에서 사용할 수 있도록 만들었습니다.다만 현재 버전은 Autodesk AutoCAD를 기준으로 개발해서 ZWCAD나 BricsCAD 등 다른 대체 CAD에서는 아직 사용할 수 없습니다.

가능하다면 추후에는 다른 CAD에서도 사용할 수 있도록 조금씩 확장해보려고 합니다.
